При строительстве котлованов, укреплении береговой линии или устройстве ограждений из шпунта важно подобрать технику, которая сможет погружать сваи с нужной точностью и в подходящих условиях.  Один из вариантов — навесной вибропогружатель MOVAX, который устанавливается на экскаватор и позволяет выполнять свайные работы без отдельного крана для подачи каждой сваи в стандартной схеме монтажа.

Оборудование MOVAX используют для погружения и извлечения шпунта, стальных труб, двутавровых и некоторых видов деревянных свай. Оно особенно интересно для объектов с ограниченным пространством, где важно контролировать положение сваи и уменьшить количество вспомогательных операций.

Но чем MOVAX отличается от обычного вибропогружателя? Какие модели существуют, какие сваи они могут погружать и в каких случаях такая техника действительно подходит для объекта?

Разберём основные особенности оборудования и расскажем, что важно учитывать при заказе экскаватора с вибропогружателем MOVAX в Санкт-Петербурге и Ленинградской области.

Что такое MOVAX и как работает вибропогружатель

MOVAX — финский бренд навесного свайного оборудования. В линейке есть боковые вибропогружатели, которые устанавливаются на гидравлические экскаваторы и используют их гидравлическую систему для работы.

Главная особенность оборудования серии SG — боковой захват. Он удерживает сваю, помогает позиционировать её и передавать вибрационное воздействие на материал. В зависимости от комплектации оборудование может работать с разными типами свай и выполнять не только погружение, но и извлечение.

Принцип работы выглядит следующим образом:

1. Экскаватор подводит вибропогружатель к свае.

2. Захват фиксирует сваю в рабочем положении.

3. Оператор устанавливает сваю в проектное положение.

4. Вибрационный механизм передаёт колебания свае, помогая ей погружаться в грунт.

5. После достижения необходимой отметки оборудование освобождает сваю и переходит к следующей.

При извлечении шпунта или сваи процесс выполняется в обратном направлении: захват фиксирует элемент, а вибрационное воздействие помогает извлечь его из грунта, если условия позволяют это сделать.

Важно понимать, что MOVAX не является универсальным решением для любых грунтов и свай. Возможность погружения зависит от характеристик оборудования, параметров экскаватора, длины и массы сваи, типа грунта и условий на площадке.

Почему MOVAX выбирают для шпунтовых работ

Основное преимущество навесного вибропогружателя — объединение функций экскаватора и свайного оборудования в одной рабочей машине.

1. Работа без отдельного крана в типовой схеме

Боковой захват MOVAX позволяет удерживать и позиционировать сваю с помощью экскаватора. Во многих случаях это избавляет от необходимости привлекать отдельный кран исключительно для подачи и удержания каждого элемента.

Это особенно удобно на объектах, где мало свободного пространства или нужно последовательно погружать большое количество шпунтин.

Однако конкретная схема работ зависит от длины и массы свай, условий подъёма и требований безопасности. На отдельных объектах вспомогательная грузоподъёмная техника всё же может понадобиться.

2. Погружение и извлечение одним оборудованием

Вибропогружатели MOVAX рассчитаны на выполнение обеих операций при соответствующей комплектации.  Это полезно, например, при устройстве временного ограждения котлована: шпунт погружают на период строительных работ, а затем извлекают, если это предусмотрено проектом.

Возможность повторного использования шпунта зависит от его состояния, деформаций, коррозии и требований к дальнейшему применению.

3. Работа в ограниченном пространстве

Навесное оборудование позволяет выполнять свайные работы там, где применение отдельной сваебойной установки или крупной грузоподъёмной техники затруднено.

MOVAX используют, в частности, при укреплении котлованов, устройстве ограждений, строительстве набережных и выполнении работ на объектах инженерной инфраструктуры.

При этом необходимо заранее проверить габариты экскаватора, длину свай, высоту препятствий и возможность безопасного маневрирования.

4. Контроль положения сваи

Боковой захват и возможность позиционирования помогают оператору контролировать положение элемента во время начала погружения. Это важно при устройстве шпунтового ограждения, где положение соседних шпунтин влияет на геометрию всей конструкции.

Точность результата зависит не только от оборудования, но и от разметки, грунтовых условий, опыта оператора и соблюдения технологии.

5. Работа с разными профилями

В зависимости от модели и установленных захватов MOVAX может работать со шпунтовыми профилями, стальными трубами, двутаврами и деревянными сваями. Для разных размеров могут потребоваться сменные зажимы и специальные контактные элементы.

Поэтому при заказе важно сообщить не только, что нужно погрузить шпунт, но и указать его тип, размеры и длину.

Какие модели MOVAX существуют

Модель вибропогружателя подбирают под параметры свай, грунт и характеристики экскаватора. Чем крупнее оборудование, тем выше требования к несущей машине и её гидравлической системе.

В официальной линейке MOVAX представлены, в частности, компактные модели SG-15N, SG-30N и SG-40N, а также более тяжёлые SG-45, SG-50, SG-60 и SG-75. Есть модификации с безрезонансным запуском и остановкой, обозначаемые буквой V.

Что нужно знать о MOVAX SG-75?

SG-75 — одна из моделей для работы с более крупными экскаваторами. По данным производителя, она рассчитана на экскаваторный класс около 33 тонн, а масса самого оборудования без адаптера составляет примерно 3,37–3,62 тонны в зависимости от конфигурации.

Максимальная центробежная сила в опубликованных технических данных достигает 750 кН. Оборудование может комплектоваться захватами для работы с различными типами свай.

При выборе SG-75 важно учитывать не только длину шпунта, но и его массу. Например, возможность работы с элементом длиной 16 метров не означает, что оборудование сможет погрузить любой шпунт такой длины: допустимая масса, профиль и условия грунта имеют принципиальное значение.

А что насчёт MOVAX SG-130?

Перед публикацией характеристик SG-130 нужно проверить точное обозначение модели. В актуальном опубликованном перечне боковых вибропогружателей MOVAX серии SG, на который удалось найти подтверждение, указаны модели вплоть до SG-75, но SG-130 в этой линейке не обнаружена.

Поэтому не стоит указывать для SG-130 вес, центробежную силу или допустимую массу шпунта без технического паспорта. Возможно, речь идёт о другом оборудовании, обозначении из коммерческого предложения или модели другого производителя.

Для статьи, ориентированной на заказчиков, лучше использовать только подтверждённые характеристики конкретной машины.

Какой шпунт и сваи можно погружать с помощью MOVAX

Возможности оборудования зависят от модели и установленных захватов. В линейке MOVAX предусмотрены конфигурации для работы с несколькими типами свай.

Шпунт Ларсена

Шпунт Ларсена применяют для устройства ограждений котлованов, укрепления берегов и защиты строительных выемок от обрушения грунта.

MOVAX может использоваться для погружения и извлечения шпунтовых профилей при условии, что модель оборудования, захват и экскаватор соответствуют параметрам шпунта и условиям объекта.

При выборе техники необходимо сообщить длину шпунтин, массу одного элемента и характеристики профиля. Также важно учитывать грунтовые условия и требования проекта к глубине погружения.

Стальные трубы

Для свайных и ограждающих конструкций могут использоваться стальные трубы. Для работы с ними требуются подходящие трубные захваты или специальные зажимы.

Допустимый диаметр зависит от модели и комплектации.  Нельзя считать, что любой MOVAX подходит для любой трубы: размер захвата и характеристики оборудования должны соответствовать конкретному элементу.

Двутавровые профили

Двутавровые элементы применяют в различных конструкциях, включая ограждения и свайные основания. Для работы с ними необходимо подобрать соответствующие захваты и проверить совместимость профиля с вибропогружателем.

Деревянные сваи

Некоторые модели MOVAX могут работать и с деревянными сваями при наличии подходящих зажимов. Диаметр и длина элементов должны соответствовать техническим ограничениям конкретной конфигурации.

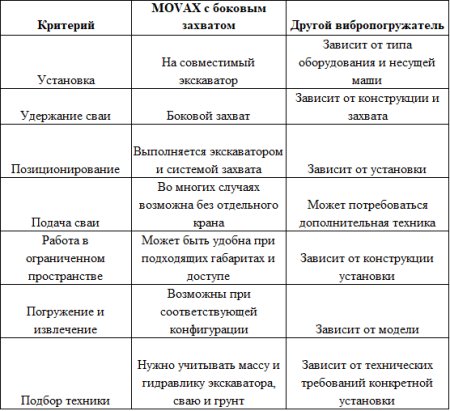

MOVAX или обычный вибропогружатель: что выбрать

При выборе оборудования важно различать боковой навесной вибропогружатель и другие типы вибрационных установок. Оба варианта используют вибрационное воздействие, но конструкция и организация работы могут отличаться.

Нельзя утверждать, что MOVAX всегда лучше любого другого вибропогружателя. Для конкретного проекта выбор определяется техническими условиями, длиной и массой свай, требуемой производительностью, доступом к объекту и организацией работ.MOVAX особенно интересен там, где полезны боковой захват, позиционирование сваи экскаватором и возможность выполнять несколько операций одной машиной.

Шум и вибрация: действительно ли MOVAX работает тише копра

При выборе технологии важно учитывать воздействие на окружающую застройку. Вибропогружение и ударное погружение свай отличаются по характеру воздействия, однако ни один из этих методов нельзя считать бесшумным.Вибропогружатель передаёт колебания свае, а та взаимодействует с грунтом. В процессе возникают шум и вибрация, которые могут распространяться на окружающие конструкции и территорию.
У некоторых моделей MOVAX предусмотрены системы безрезонансного запуска и остановки. Их задача — снизить нежелательное воздействие на окружающую среду при переходных режимах работы. Это не означает полного отсутствия вибрации или шума во время погружения.
Если работы ведутся рядом с жилыми зданиями, существующими фундаментами или чувствительными коммуникациями, необходимо учитывать ограничения проекта, результаты обследования и требования к контролю вибрации.Таким образом, сравнивать MOVAX с копром следует не по принципу «шумит или не шумит», а по технологии погружения, характеристикам оборудования и условиям конкретного объекта.

Когда MOVAX не подойдёт и нужен копёр
Навесной вибропогружатель подходит не для каждого объекта. Иногда рациональнее использовать копёр или другую сваебойную установку.
Это может потребоваться в следующих случаях.
1. Грунт не позволяет эффективно погрузить сваю вибрацией. Плотные слои, препятствия и сложная геология могут ограничивать возможности вибропогружения. Решение принимают по данным инженерных изысканий и технологии производства работ.
2. Требуется ударное погружение. Если проект предусматривает забивку свай ударным способом, вибропогружатель не заменяет соответствующий копёр без изменения и согласования технологии.
3. Параметры свай выходят за пределы оборудования. Если масса, длина, профиль или диаметр элементов превышают допустимые значения, необходимо подобрать другую модель или технологию.
4. Требуется особая производительность. На некоторых крупных объектах специализированная сваебойная установка может лучше соответствовать объёму работ и проектной организации строительства.
5. Есть ограничения по вибрации. Вблизи существующих зданий и чувствительных сооружений выбор технологии требует оценки рисков. Иногда понадобится другой метод погружения, но определить это только по названию оборудования нельзя.Именно поэтому перед заказом важно оценить не только стоимость аренды, но и проектные требования, геологию, параметры свай и доступность площадки.

Аренда экскаватора с вибропогружателем MOVAX в СПБ

Для погружения шпунта Ларсена, трубчатых и других свай необходимо подбирать оборудование с учётом типа профиля, длины и массы элементов, грунтовых условий и характеристик экскаватора.При заказе важно уточнить не только наличие вибропогружателя, но и подходящие захваты, совместимость с несущей машиной, возможность доставки на объект и условия выполнения работ.Если вам требуется экскаватор с вибропогружателем МОВАКС опишите специалисту задачу: где находится объект, какой шпунт или сваи предстоит погружать, каковы их размеры и какая глубина предусмотрена проектом.На основании этих данных можно подобрать подходящую конфигурацию техники и оценить организацию работ.

MOVAX — это не просто вибропогружатель на экскаваторе, а способ организовать свайные работы с боковым захватом и позиционированием элементов. Его преимущества раскрываются тогда, когда оборудование правильно подобрано под экскаватор, сваи и условия конкретного строительного объекта.
